V型氣動調節球閥PN16～PN110

產品簡述：
是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定位器或氣動閥門定位器組合使用。閥門結構有安裝增強聚四氟乙烯軟密封閥座與1Cr18Ni9或0Cr18Ni12Mo2（Ti）部分堆焊司太萊合金的全金屬硬密封閥座兩種。

更新時間：2021-06-21 15:16:05
瀏覽次數：1660

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品說明
技術參數
訂貨須知
實物展示
注意事項

產品說明

ZSHV型V型氣動調節球閥PN16～PN110是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定位器或氣動閥門定位器組合使用。閥門結構有安裝增強聚四氟乙烯軟密封閥座與1Cr18Ni9或0Cr18Ni12Mo2（Ti）部分堆焊司太萊合金的全金屬硬密封閥座兩種,分別用于常溫（-40～200℃）及高溫（-60～450℃）場合。

ZSHV型V型氣動調節球閥PN16～PN110傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因閥芯與閥座關閉時有“剪切”作用，可特別用于介質含有纖維絲狀、顆粒物或粘度極高等工況，因而廣泛應用于造紙、石油、化工、制藥、冶金、輕紡、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量、壓力、液位、溫度調節，以達到自動化控制過程中生產工藝按一定的規范進行。

技術參數

ZSHV型V型氣動調節球閥PN16～PN110技術參數

公稱通徑DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數	25	50	65	80	135	215	308	525	960	1580	2525	3165
公稱壓力PN	Mpa		1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
	Bar		16, 25, 40, 64(63)/20, 50, 110
	Lb		ANSI: Class150、Class300、Class600
流量特性	近似等百分比
閥芯轉角（度）	0o±3o至90o±3o（可調）
操作氣壓力（MPa）	雙作用0.4～0.8 單作用0.4～1.0
適用工作溫度（℃）	軟密封：PTFE（-30～150）、增強PTFE（-40～200）、對位聚苯（-40～300）、硬密封-250～450
允許壓差（MPa）	為介質工作壓力
允許泄漏量等級	軟密封VI級(或無泄漏) 硬密封IV級
動作時間（S）	0.5～7（詳見附表）
執行機構輸出力矩（Nm）	5.9～8000
執行機構操作壓力	?0.4—0.7Mpa

訂貨須知

定貨時請用戶提供以下資料
1.產品名稱、型號；
2.公稱通徑、公稱壓力、介質名稱、介質工作溫度；
3.閥門作用方式：氣開或氣閉；
4.執行機構類型：雙作用還是單作用(彈簧復位),是國產還是要進口,是否要帶手輪；
5.閥體、閥內件材料要求；
6.其它配套附件.

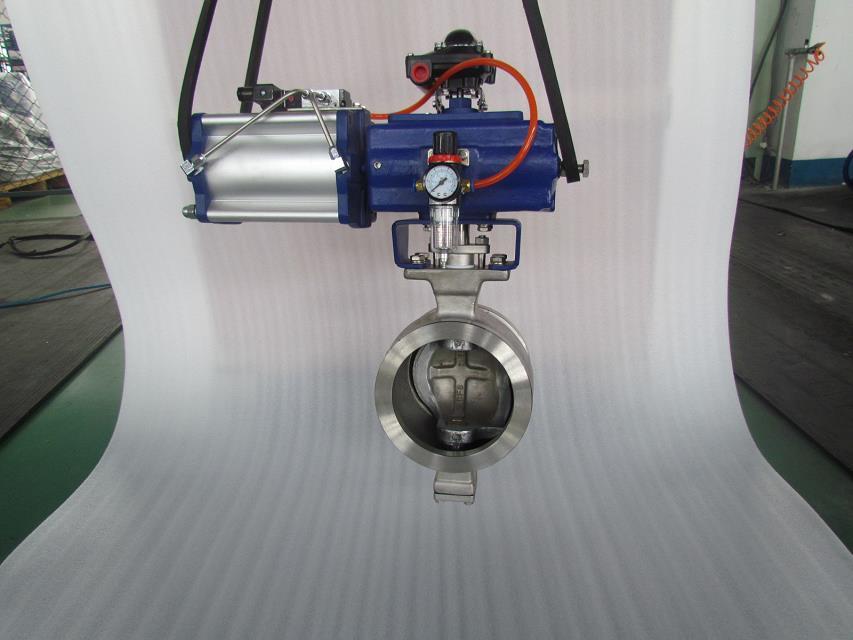

實物展示

注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈?？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
